펌프 용어 정리

InKonnect 2021. 3. 12. 10:33
SMALL

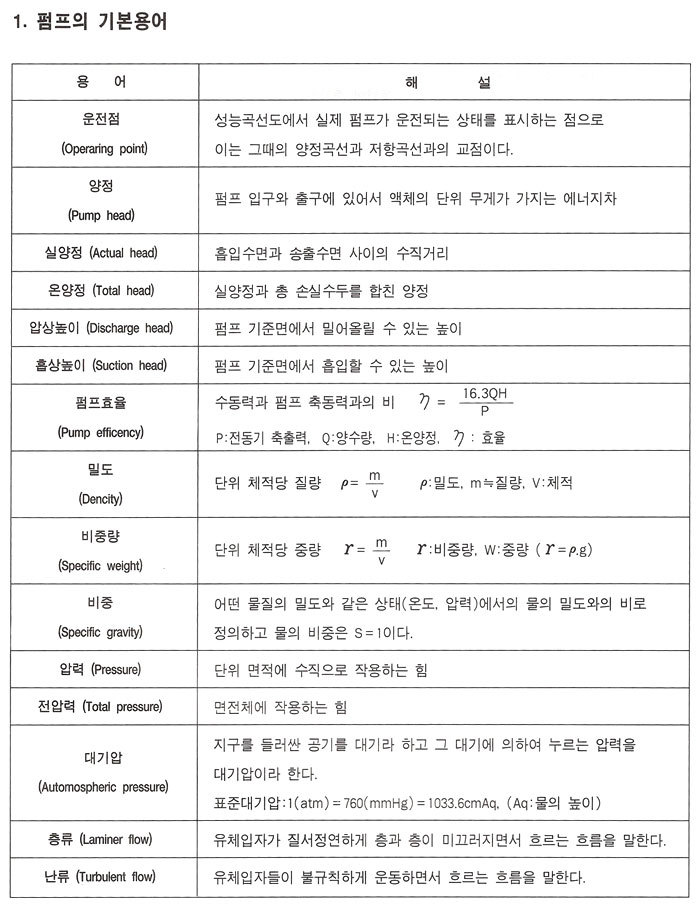

펌프에 관한 기본적인 용어들에 대해 정리해 보도록 하겠습니다



먼저 펌프란 무엇인가?

펌프는 압력을 이용해서 액체나 또는 기체의 유체를 "관" 을 이용해서 수송하는 기계입니다

부연 설명을 드리자면,물을 끌어올리거나 기름을 옮기거나 공기를 순환 시키거나 하는등

광범위하게 여러분야에서 알게 모르게 많이 사용되고 있습니



1. 전압 - 단상 220v

    이 펌프는 가정용 단상 220V 를 사용 하는 제품이라 단상 220V라고 표기 되었지만 산업용 펌프들이나 마력이 큰 펌프들의 경우는

    삼상 380V 를 사용하는 모델들도 많습니다 그 경우에는 삼상이라고 표기가 되겠지요

    단상-흔히 가정집에서 쓰는 220V의 전기를 말합니다

    삼상-산업현장이나 220V의 전력으로는 부족한 경우에 쓰는 380V의 전기를 말합니다

  *삼상을 쓰는 주된 이유는 삼상은 단상에 비해 안정적으로 전기를 전달하며 송 배전이 단상에 비해 경제적인 이유로

   산업현장의 동력모터나 일반 건물에서도 많이 쓰이고 있습니다



2. 정격출력 - 1/6마력

   마력(horse power)에 대한 설명은 안해도 다들 이해하시겠지요

   펌프의 마력은  펌프가 끌어당기는 힘,

   예를들어 물이라면 그 물을 끌어올릴수 있는 높이,그리고 그 물을 보낼수 있는 거리에 영향을 미칩니다

   당연히 마력이 높을수록 그 힘이 크다고 할수 있습니다



3. 전부하시 입력(W) - 300W

   펌프에 압력이 걸렸을때 모터가 견딜수 있는 부하의 크기를 말합니다

   이 제품의 경우 300W 를 초과하면 펌프에 무리가 간다고 설명해주고 있습니다



4. 전양정(m) total head - 15M

   펌프가 수면에서부터 끌어 올릴수 있는(흡입할수있는, 흡상)그리고 토출할수있는(압상) 최대 높이의 합계치를 가르킵니다



5. 최대 양수량 - 1800(0.5)

   말그대로 양정에 따른 시간당 펌프가 끌어올릴수 있는 최대 물의 양입니다 이 펌프는 0.5m 양정에서 시간당 1800리터를 끌어올릴수 있다고 말하는 것입니다



6. 흡상고(m) - 8m

   펌프에서 빨아들이는 물의 위치,즉 수면에서 펌프까지의 높이를 말합니다



7. 압상고(m) - 7m

   펌프가 펌프에서부터 밀어올릴수 있는 높이를 말합니다



8. 흡입경,토출경(mm) - 20A

   흡입은 물을 빨아들이는 부분,토출은 물을 배출하는 부분의 설치할수 있는 연결배관의 구경을 나타냅니다

   이 구경에 따라 사용하는 파이프나 호스의 크기가 결정되어 집니다



9. 중량과 제품크기에 대한 설명은 생략 하겠습니다





자 대략적으로 일단 이정도면 펌프의 대한 이해의 폭이 넓어 지셨으리라 생각합니다만

여기서 한가지 양정과 유량 그리고 흡상고와 압상고의 관계에 대해 조금 더 부연설명을 드리겠습니다



양정과 유량에 대해서 설명해 드리자면 펌프는 그 양정과 유량이 일정하게 유지 될수가 없습니다

같은 펌프에서도 유량이 적으면 압상고가 늘어나고 유량이 많아지면 압상고가 떨어지는게 일반적 입니다만

이 수치라는 것이 환경에 따라 틀리고 물에 따라 틀려서 함수관계로 정확하게 떨어질수도 없고

공식처럼 표시하기도 힘듭니다.





출처: 펌프굿
